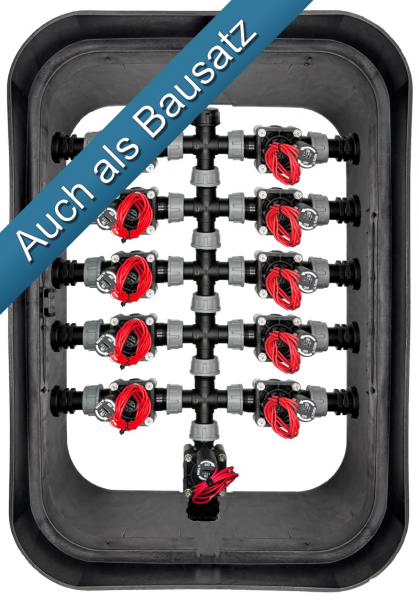

Ventilbox-Konfigurator - Ventilbox vormontiert mit Magnetventile

Wofür brauche ich ein Hauptventil?

Das Hauptventil hat mehrere wichtige Funktionen:

• Kontrolle des Wasserflusses: Das Hauptventil ermöglicht es, den Wasserfluss zu einer gesamten Bewässerungsanlage zu steuern. So kann man z.B. die gesamte Bewässerung abstellen, wenn sie nicht benötigt wird.
• Sicherheit: Bei Leckagen oder anderen Problemen kann das Hauptventil schnell geschlossen werden, um Wasserschäden zu minimieren.
• Druckregulierung: In manchen Fällen kann ein Hauptventil dazu beitragen, den Wasserdruck in der Bewässerungsanlage zu regulieren, was wichtig für die Effizienz der Bewässerung ist. Dafür ist ein zusätzlicher Druckregler erforderlich.
• Wartung: Bei Wartungsarbeiten oder Reparaturen kann das Hauptventil genutzt werden, um die Anlage vom Wasserversorgungssystem zu trennen, ohne die gesamte Wasserversorgung abstellen zu müssen.
• Automatisierung: In automatisierten Bewässerungssystemen kann das Hauptventil Teil des Steuerungssystems sein, das die Bewässerung zu bestimmten Zeiten oder unter bestimmten Bedingungen aktiviert oder deaktiviert.

Insgesamt verbessert ein Hauptventil die Funktionalität, Sicherheit und Effizienz eines Bewässerungssystems.

WICHTIG:

Das Steuergerät öffnet das Hauptventil zeitgleich mit einem Magnetventil einer Zone. Folgende Hunter Steuergeräte unterstützen ein Hauptventil: HC, Pro HC, HPS, HCC, X2, XC

Wählen Sie hier ob Sie einen GEKA-Anschluss oder eine Druckluft-Schnellkupplung benötigen.

Bitte wählen Sie hier die Anzahl der Magnetventile auf der linken Seite.

Bitte wählen Sie hier die Anzahl der Magnetventile auf der rechten Seite.

Mit diesen Schildern können Sie jedes Magnetventil beschriften um den Überblick zu behalten. Das Schild kann einfach abgesteckt und auf ein anderes Magnetventil gesteckt werden.

Bitte wählen Sie hier ob ein Steuerkabel mitgeliefert und in der Ventilbox fertig montiert und verbunden werden soll.

Bei bis zu 6 Magnetventilen (inkl. Hauptventil) wird ein 7-adriges Steuerkabel montiert, bei bis zu 12 Magnetventilen (inkl. Hauptventil) wird ein 13-adriges Steuerkabel montiert.

Da die Magnetventile mit 24VAC Wechselstrom arbeiten, wird jeweils eine Ader der Magnetventile auf den "COM"-Anschluss im Steuergerät angeschlossen.

Bitte wählen Sie hier Eingangsseitig den Anschluss. Sie haben die Wahl zwischen einer Klemmverschraubung mit 25mm / 32mm oder einem flexiblen Druckschlauch (40cm Länge) mit einer Klemmverschraubung für 25mm / 32mm PE-Rohre.

Welche Variante soll ich wählen?

Wenn Sie nur die Klemmverschraubung wählen, müssen die PE-Rohre passgenau abgeschnitten und in die Ventilbox eingeführt werden. Bei dem flexiblen Druckschlauch ist die Montage der PE-Rohre wesentlich angenehmer, da Sie auch in engen Verhältnissen die PE-Rohre ohne großen Kraftaufwand montieren können.

Bitte beachten Sie:

Aus Transportgründen werden die Klemmverschraubungen und Flexschläuche außen nicht an der Box montiert, sondern liegen lose dabei.

Der Anschluss außen hat ein 1" Außengewinde und ist mit Teflon vorgerichtet, so das Sie nur noch die Klemmverschraubung oder den flexiblen Druckschlauch montieren müssen:

 Beispiel für flexible Druckschläuche:

Beispiel für die Klemmverschraubung Eingangsseitig ohne flexible Druckschläuche:

Bitte wählen Sie hier Ausgangsseitig den Anschluss. Sie haben die Wahl zwischen einer Klemmverschraubung mit 25mm / 32mm oder einem flexiblen Druckschlauch (40cm Länge) mit einer Klemmverschraubung für 25mm / 32mm PE-Rohre.

Welche Variante soll ich wählen?

Wenn Sie nur die Klemmverschraubung wählen, müssen die PE-Rohre passgenau abgeschnitten und in die Ventilbox eingeführt werden. Bei dem flexiblen Druckschlauch ist die Montage der PE-Rohre wesentlich angenehmer, da Sie auch in engen Verhältnissen die PE-Rohre ohne großen Kraftaufwand montieren können.

Bitte beachten Sie:

Aus Transportgründen werden die Klemmverschraubungen und Flexschläuche außen nicht an der Box montiert, sondern liegen lose dabei.

Der Anschluss außen hat ein 1" Außengewinde und ist mit Teflon vorgerichtet, so das Sie nur noch die Klemmverschraubung oder den flexiblen Druckschlauch montieren müssen:

Beispiel für flexible Druckschläuche:

Beispiel für Klemmverschraubungen ohne flexible Druckschläuche:
